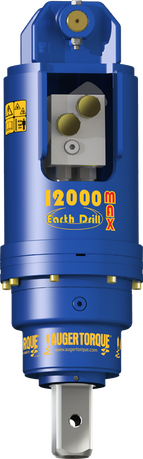

AHOYADORAS PARA EXCAVADORAS

DE 8 T A 15 T Y RETROPALAS

12000MAX

15000MAX


                                        MODELOS 12000MAX 15000MAX
  Retropalas Si Si
  Excavadoras 8 a 12 T 10 a 15 T
  Diámetro 290 mm 290 mm
  Altura 883 mm 883 mm
  Eje de salida 75 mm Cuadrado
  Peso 172 kg 173 kg
  Presión (bar) 80 - 240 80 - 240
  Par de fuerza (Nm) 3.998-11.995  5.024-15.071
  Caudal - lpm 80 - 170 80 - 170
  RPM - Min-Max 25 - 54 20 - 43
  Mangueras 3/4” BSP 3/4” BSP
  Brocas Serie 6
  Longitud - m 188 cm
  Diámetro - mm 150 - 1.000 150 - 1.200
  Extensiones - m 1,5 - 3 m

Precisa de una válvula de doble efecto montada sobre la excavadora. Para excavadoras provistas de válvula de efecto simple puede montar la VALVULA DE DOBLE EFECTO opcional.

ENGANCHE DE EXCAVADORA

DE UN BULON

ENGANCHE DE EXCAVADORA

DE DOS BULONES CON SOPORTE

ENGANCHE CON SOPORTE

PARTE INFERIOR


CABEZAL DE TUNGSTENO - SERIES 5 Y 6

CABEZAL DE ROCA - SERIES 5 Y 6




SERIE 6

Brocas de 150 mm

a 1.200 mm

SERIE 6

Extensiones de 1.000 mm

a 3.000 mm


Descarga
Manual Español - 12.4 MB
99-95200007-REV-09-2 - EARTH DRILL OPERA
Documento Adobe Acrobat 12.4 MB
Descarga
Manual Portugues - 12.4 MB
99-95200015-REV-09-2 - EARTH DRILL OPERA
Documento Adobe Acrobat 12.3 MB
